    Courbe mixte femelle fixation murale à 90° - 316L

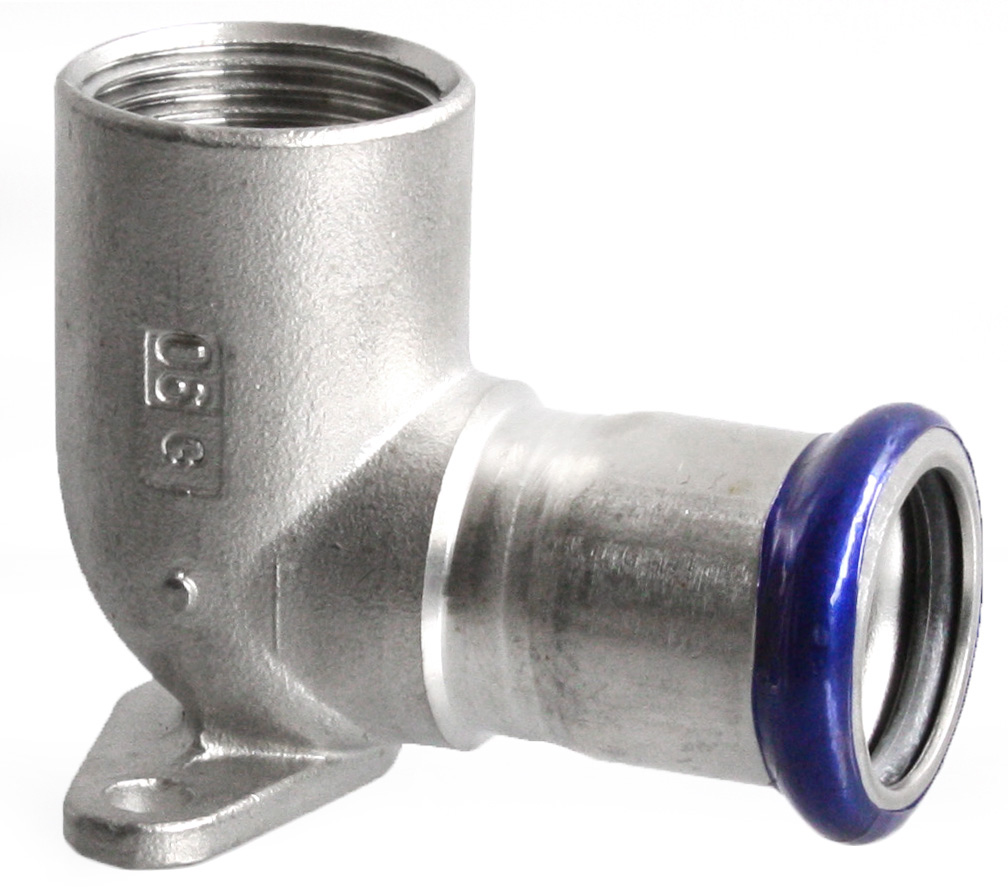

    Courbe mixte femelle fixation murale à 90°

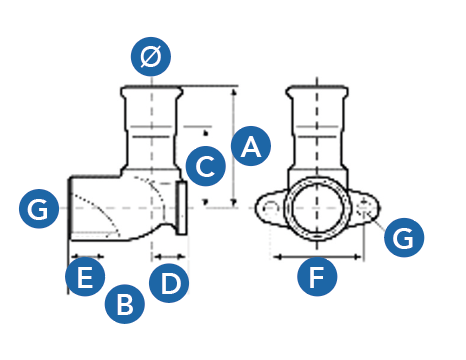

    Courbe mixte femelle fixation murale à 90° – Image 2
     Voir la fiche technique

    Courbe mixte femelle fixation murale à 90° - 316L

    Référence
    CMF90FM - 15.1/2Ø Ext : 15-½
    A : 47
    B : 43
    C : 26
    D : 13
    E : 13
    F : 34
    G : 5
    Ajouter au devis
    CMF90FM - 18.1/2Ø Ext : 18-½
    A : 47
    B : 43
    C : 26
    D : 13
    E : 13
    F : 34
    G : 5
    Ajouter au devis
    CMF90FM - 22.3/4Ø Ext : 22-¾
    A : 52
    B : 51
    C : 29
    D : 17
    E : 15
    F : 40
    G : 6
    Ajouter au devis

    Courbe mixte femelle fixation murale à 90° - 316L

    Domaines d'applications

    Fonctionnalités de la pièce

    Pièce de terminaison à 90° permettant d’être fixée au mur et l’assemblage d’un élément fileté (typee vanne ou coupleur…). Le raccord comporte 1 joint en EPDM (à sécurité du 15 au 54mm et torique du 76,1 au 108mm). Film bleu indicateur de sertissage du 15 au 54mm. Raccord 316L en profil M.

    Description

    Pièce de terminaison à 90° permettant d’être fixée au mur et l’assemblage d’un élément fileté (typee vanne ou coupleur…). Le raccord comporte 1 joint en EPDM (à sécurité du 15 au 54mm et torique du 76,1 au 108mm). Film bleu indicateur de sertissage du 15 au 54mm. Raccord 316L en profil M.

    Informations complémentaires

    ØEXT

    15-½, 18-½, 22-¾
